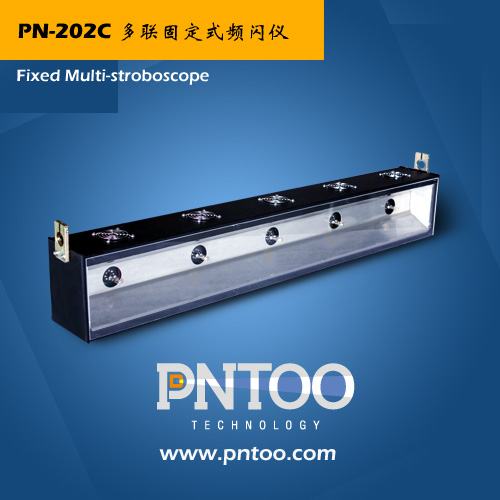

固定式频闪仪[定制型]

发布时间:2022-09-19 00:00:00浏览:1239次

1.        PN-202C系列固定式频闪仪为我公司基于大量的客户实践基础上研制的一款高亮度的固定式频闪仪。其内部采用模块化结构,将各频闪灯的电源模块集中装配和散热管理,大大提升了产品的稳定性和可靠性。采用多样化的抗干扰电路设计,极大提升了产品的抗干扰性能。根据客户需求,可实现灯管数量和位置的任意组合,适应性广。采用氙气灯管观测印刷图案,能够很直观、整幅地观看被照射的高速运动物体表面图案,不会造成任何色彩失真。

2.        该系列频闪仪多灯位同时闪光,照亮幅宽可达到1.5米以上;采用多只频闪灯管及专用长线一体的漫反射反光罩设计,光亮强而柔和,性能优良,灯光能够均匀分布在整个带宽上,检测人员不必在生产线旁上下移动手持式检测灯进行检测。

3.        该系列频闪仪多只频闪仪管具有独立的开关单独进行控制;配送精心设计的安装配件,使得安装和操作更加简单方便。同时我们最新产品可选配分体式手操器,在对多联长条型频闪仪不方便直接操作的场合下,方便客户对频闪仪的控制,手操器可安装在检品机、印刷机等的控制柜上,与机械一体。

4.        该系列频闪仪主要适用于宽幅印刷质量检测场合,可选用外接光电眼、霍尔开关、接近开关等传感器,采用外触发方式实现图像自动跟踪的工作模式,可应用于高速印刷机、检品机、烫金机、分切机和复卷机等设备上进行产品表面印刷质量检测。

5.        该系列频闪仪具备外部通讯接口,可以实现仪器的远程控制功能,以适应不同的应用场合。

1.        电  源:                交流220V±10%,2A,50Hz;

2.        显  示:                5位LED显示;

3.        频闪精度:                ±0.1%;

4.        工作方式:              内触发&外触发;

5.        内触发频率范围:        (50 ~ 24000)次/分钟;

6.        限   频:                5000次/分钟;

7.        外触发频率范围:        (50 ~ 12000)次/分钟;

8.        外触发功能:            支持移相控制;

9.        外触发输入类型:        光电开关、霍尔开关、接近开关;

10.     外触发输出类型:        PNP 常开;

11.     外触发输入信号:        脉冲输入,上升边沿触发。电平(12 ~ 24)V;

12.     外触发高电平保持 :    时间>20us。

13.     外触发电源输出:        DC12V 50mA(频闪仪提供);

14.     单次工作时间:          由功能键任意设定

15.     环境光照度:            低于10000勒克斯

16.     电源线长度:             3m

1.        内触发/外触发选择快速转换;两倍频、半倍频快速调频功能;

2.        外触发工作方式时(利用光电信号),能够实现图案的自动跟踪功能;

3.        内置存储器,具有闪光频率和内部参数自动记忆功能,为下次使用提供方便;

4.        采用进口编码器,配合精简的操作软件,旋钮调节更加快速、精确、实用,使用时方便自如,得心应手;

5.        软件具有频闪相位角调节功能;

6.        自动停闪等功能,节省用电,同时提高频闪灯的使用寿命;

7.        采用德国进口频闪灯管,内置高性能开关电源模块,提高闪光亮度及工作可靠性;

8.        具备外部通讯接口,实现远程控制。

产 品 名 称

产 品 型 号

仪器外形尺寸

照射幅宽

备     注

单联固定式频闪仪

PN-202C/350

350×120×180 mm

≥500mm

带安装附件

两联固定式频闪仪

PN-202C/600

600×120×180 mm

≥800mm

带安装附件

三联固定式频闪仪

PN-202C/800

800×120×180 mm

≥1000mm

带安装附件

三联固定式频闪仪

PN-202C/1000

1000×120×180 mm

≥1200mm

带安装附件

四联固定式频闪仪

PN-202C/1250

1250×120×180 mm

≥1500mm

带安装附件
