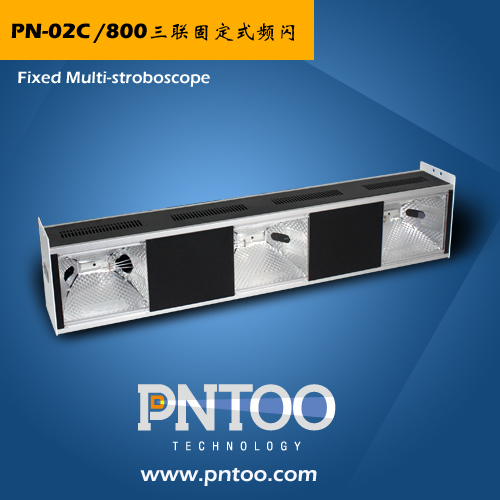

三联固定式频闪仪[800mm]

发布时间:2022-09-19 00:00:00浏览:1176次

1.      PN-02C-800三联固定式频闪仪为我公司研制开发的一款照射宽幅小于1000mm的固定式频闪仪,该系列仪器采用高性能单片机作为核心处理单元,专用显示芯片驱动数码管,配置实时操作系统。数码管实时地显示每分钟的闪光次数及工作状态。能够很直观、整幅地观看被照射的高速运动物体表面图案,不会造成任何色彩失真。灯光能够均匀分布在整个带宽上,检测人员不必在生产线旁上下移动手持式检测灯进行检测。

2.        该系列频闪仪可多灯位同时闪光,亦可单独控制灯位闪光。照亮幅宽从200mm到1500mm;也可根据客户对照射面积的要求定做。采用多只加亮频闪灯管及专用漫反射反光罩 ,长线形设计,光亮强而柔和,性能优良 ,灯光能够均匀分布在整个带宽上,检测人员不必在生产线旁上下移动手持式检测灯进行检测。

3.        该系列频闪仪赠送精心设计的安装配件,使得安装和操作更加简单方便。同时我们最新产品配备两种分体式手操器,在对多联长条型频闪仪不方便直接操作的场合下,方便客户对频闪仪的控制:一种为嵌入式安装盒方式,手操器安装在检品机、印刷机等的控制柜上,与机械一体。另一种是小型手持式手操盒,小巧方便。

4.        该系列频闪仪主要适用于宽幅印刷质量检测场合,建议辊轴的不同材料选用外接光电眼、霍尔开关、接近开关等用外触发方式实现图像自动跟踪的工作模式,可应用于高速印刷机、检品机、烫金机、分切机和复卷机等设备上进行产品表面印刷质量检测。

1.        电  源:               交流220V±10%,2A,50HZ;交流110V±10%,2A,50HZ;

2.        显  示:               5位LED显示;

3.        频闪精度:              ±0.1%;

4.        工作方式:             内触发&外触发;

5.        内触发频率范围:       (50 ~ 24000)次/分钟;

6.        限   频:              5000次/分钟;

7.        外触发频率范围:       (50 ~ 24000)次/分钟;

8.        外触发功能:           支持移相(滞后角度)控制;

9.        外触发输入类型:       光电开关、霍尔开关、接近开关;

10.     外触发输出类型:       PNP 常开;

11.     外触发输入信号:       脉冲输入,上升边沿触发。电平(12 ~ 24)V;

12.     高电平保持 :          时间>20uA。

13.     外触发电源输出:       DC12V 50mA(频闪仪提供);

14.     单次工作时间:         由功能键任意设定

15.     单次闪光能量:         0.16 J @ 1000f/m   0.06 J @ 4000f/m

16.     环境光照度:           低于10000勒克斯

17.     光照度LUX:            700 lux @ 500mm 4000f/m

18.     电源线长度:            3m

1.        内触发/外触发选择快速转换;两倍频、半倍频快速调频功能;

2.        外触发工作方式时(利用光电信号),能够实现图案的自动跟踪功能;

3.        内置存储器,具有闪光频率和内部参数自动记忆功能,为下次使用提供方便;

4.        采用进口编码器,配合精简的操作软件,旋钮调节更加快速、精确、实用,使用时方便自如,得心应手;

5.        软件具有频闪相位角调节功能;

6.        自动停闪等功能,节省用电,同时提高频闪灯的使用寿命;

7.        采用德国进口频闪灯管,内置高性能开关电源模块,提高闪光亮度及工作可靠性;

产 品 名 称

产 品 型 号

仪器外形尺寸

照射幅宽

备     注

三联固定式频闪仪

PN-02C/800

800×120×180 mm

≥1000mm

带安装附件

标清

三联固定式频闪仪

PN-H02C/800

800×120×180 mm

≥1000mm

带安装附件

高清
