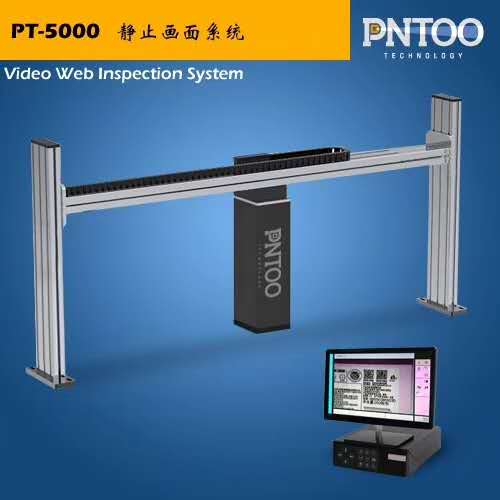

静止画面检测系统PT-5000

一、系统概述

PT-5000静止画面系统可以适用在高速印刷设备上，提供百万级像素的高品质印刷品监控画面。

该系统将高速运动的图像变为人眼容易接受的“静止”图像，并且可进行局部放大，清晰显示微小的印刷缺陷，方便操作人员调试套色和监测印刷情况，及时采取相应的措施，提高印刷品质量。充分满足了高档印品监测的需求，取得了印刷、烟包类客户的信赖。

二、系统特点

1. 采用（Sony）高速工业相机芯片和日产Computar高档专业电动镜头，具备60档光学变焦，超大光圈，图像分辨率高，拍摄画面清晰，还原度出色。
2. 配置大屏高清液晶显示器，图像清晰度更高。
3. 选用高性能硬件，搭配独有的图像数字化技术，提供以下特色功能：

• 同屏左右对比，实时对比印刷质量和套准变化趋势；
• 捕捉画面冻结功能，更轻松的随时分析印刷质量；
• 捕捉画面调整功能，可前后左右调节需要实时监测的位置；
• 自动检测，按照需求以不同方式自动捕捉印刷面；
• 自动对焦功能，更方便的放大缩小图像。

4. 系统控制线采用专业线缆以及高品质拖链，耐弯曲，寿命长。
5. 可支持编码器、接近开关和齿轮传感器等外部同步触发，安装方便。
6. 光学反射罩优化设计，高档材质散光板，使得曝光均匀柔和，亮度高。

三、性能指标

1. 适应电源：220V±10%，50Hz；
2. 适应环境温度：0-40℃；
3. 适用监测速度：最高600米/分；
4. 相机：Sony 1/2 CCD芯片数字相机，200万像素，分辨率1920×1080；
5. 镜头：日产Computar高档专业电动镜头，60档光学变焦技术，分档聚焦，具有良好的自学习能力；
6. 图像放大倍数：3-20倍；
7. 监测范围：最小21×13mm，最大120×95mm；
8. 多种显示模式：既可全屏监测显示画面，也可半屏显示画面比对；
9. 图像捕获方式：自动，手动两种捕获方式；
10. 工作模式：停止、手动、横向巡检、横向等距、纵向等距、逐行巡检、逐列巡检；
11. 横向移动速度：小于6米/分钟；
12. 画面同步方式：接近开关，编码器等。齿轮数设置范围：1-9999；
13. 同步信号频率范围：最高可检测30kHz的脉冲信号；
14. 显示器：21.5英寸VA显示器，分辨率1920×1080，广视角，选配伸缩支架；
15. 相机单元安装尺寸（长宽高）：350mm×140mm×390mm。
