高亮固定式频闪仪

详细介绍

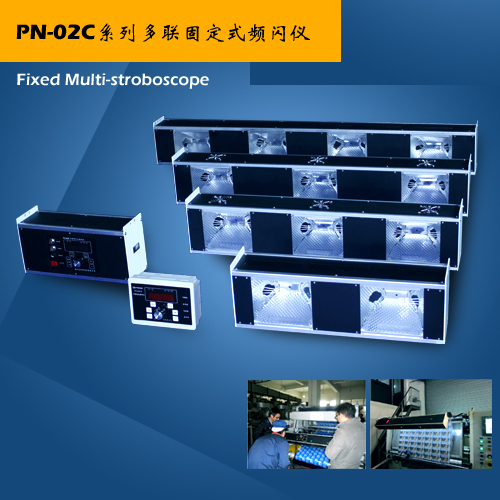

1.        PN-H02C系列多联固定式频闪仪为我公司根据客户需求在PN-02C的基础上改型设计开发的一款多联固定式频闪仪,该系列仪器采用高性能单片机作为核心处理单元,专用显示芯片驱动数码管,配置实时操作系统。数码管实时地显示每分钟的闪光次数及工作状态。能够很直观、整幅地观看被照射的高速运动物体表面图案,不会造成任何色彩失真。

2.        该系列频闪仪可多灯位同时闪光,亦可单独控制灯位闪光。每个独立的反光罩内集成两只独立控制的频闪灯管,客户可根据实际需求,单独控制单个灯管、单侧灯管或全部灯管频闪。照亮幅宽从200mm到1500mm;也可根据客户对照射面积的要求定做。采用专用漫反射反光罩,光亮强而柔和,性能优良 ,灯光能够均匀分布在整个带宽上,检测人员不必在生产线旁上下移动手持式检测灯进行检测。

3.        该系列频闪仪赠送精心设计的安装配件,使得安装和操作更加简单方便。同时我们最新产品配备分体式手操器,在对多联长条型频闪仪不方便直接操作的场合下,方便客户对频闪仪的控制,手操器安装在检品机、印刷机等的控制柜上,与机械一体。

4.        该系列频闪仪主要适用于宽幅印刷质量检测场合,建议选用外接光电眼、霍尔开关、接近开关等传感器,采用外触发方式实现图像自动跟踪的工作模式,可应用于高速印刷机、检品机、烫金机、分切机和复卷机等设备上进行产品表面印刷质量检测。

1.        电  源:                交流220V±10%,2A,50Hz;

2.        显  示:                5位LED显示;

3.        频闪精度:                ±0.1%;

4.        工作方式:              内触发&外触发;

5.        内触发频率范围:        (50 ~ 24000)次/分钟;

6.        限   频:                5000次/分钟;

7.        外触发频率范围:        (50 ~ 24000)次/分钟;

8.        外触发功能:            支持移相(滞后角度)控制;

9.        外触发输入类型:        光电开关、霍尔开关、接近开关;

10.     外触发输出类型:        PNP 常开;

11.     外触发输入信号:        脉冲输入,上升边沿触发。电平(12 ~ 24)V;

12.     外触发高电平保持 :    时间>20us。

13.     外触发电源输出:        DC12V 50mA(频闪仪提供);

14.     单次工作时间:          由功能键任意设定

15.     单次闪光能量(单灯): 0.16 J @ 1000f/m   0.06 J @ 4000f/m

16.     环境光照度:            低于10000勒克斯

17.     光照度LUX:             约1400 lux @ 500mm 4000f/m

18.     电源线长度:             3m

1.        内触发/外触发选择快速转换;两倍频、半倍频快速调频功能;

2.        外触发工作方式时(利用光电信号),能够实现图案的自动跟踪功能;

3.        内置存储器,具有闪光频率和内部参数自动记忆功能,为下次使用提供方便;

4.        采用进口编码器,配合精简的操作软件,旋钮调节更加快速、精确、实用,使用时方便自如,得心应手;

5.        软件具有频闪相位角调节功能;

6.        自动停闪等功能,节省用电,同时提高频闪灯的使用寿命;

7.        采用德国进口频闪灯管,内置高性能开关电源模块,提高闪光亮度及工作可靠性;

产 品 名 称

产 品 型 号

仪器外形尺寸

照射幅宽

备     注

单联固定式频闪仪

PN-H02C/350

350×120×180 mm

≥500mm

带安装附件

两联固定式频闪仪

PN-H02C/600

600×120×180 mm

≥800mm

带安装附件

三联固定式频闪仪

PN-H02C/800

800×120×180 mm

≥1000mm

带安装附件

三联固定式频闪仪

PN-H02C/1000

1000×120×180 mm

≥1200mm

带安装附件

四联固定式频闪仪

PN-H02C/1250

1250×120×180 mm

≥1500mm

带安装附件
