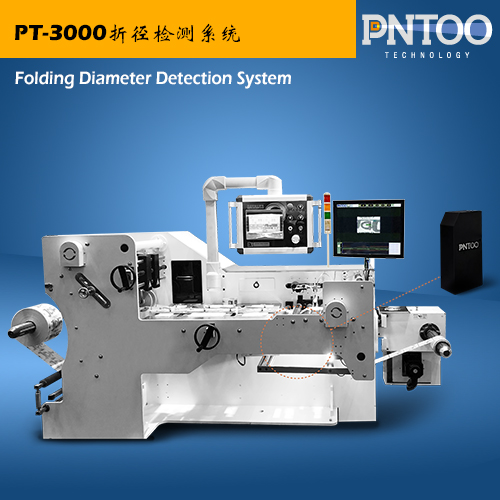

PT-3000 合掌机折径检测系统

产品咨询在线客服
产品目录/ PRODUCT MENU
相关文章/ ARTICLES
相关新闻/ NEWS
详细介绍

一、系统概述

合掌机主要用于将塑料薄膜材料按照工艺合掌成形为相应尺寸的卷筒袋状包装材料。但是在合掌过程中合掌后的袋状宽度会出现一定的误差，若误差超过一定范围则会造成废品。而且合掌机的速度很快，一般都在300米/分钟以上，操作工很难在合掌过程中对合掌后的尺寸进行测量。

PT-3000 折径检测系统主要针对合掌机面临的折径测量困难所研发，该系统可实现在高速合掌过程中对合掌后的边距进行实时测量，并准确测量显示实时的边距尺寸。

二、产品优势

  1. 软件界面简洁明了，操作简单易用，实现一键测量，无需设置。
  2. 软件运算速度快，能够满足合掌机的350米/分以上得的高速测量需求。
  3. 实时显示测量宽度及宽度变化曲线：
  4. 可自主设置产品边距警示线及废品线。
  5. 保存测量数据，可通过专用的浏览器快速浏览历史记录，方便追溯。
  • 性能指标
  1. 相机：1台高速2K黑白相机；
  2. 测量幅宽：最大测量幅面250mm；
  3. 测量速度：最高450米/分；
  4. 测量精度：0.125mm。
  • 系统标准配置表

系统名称

数量

边距在线测量软件



专用合掌折径视觉检测软件

1套

测量系统图像采集单元



高速黑白2048像元CCD线扫描网口相机（行频36k）1台
专用线扫描光学成像镜头1台
高亮线阵平行光源（包含专用光源电源）1套
编码器1台

1套

测量系统图像处理单元



高速图像处理计算机（触摸屏）1台

1套



  • 合掌机系统性能指标（免模板）

系统功能

指标

放卷自动张力

机械速度：450米/分

收卷自动张力

最大放卷宽度：500mm

自动胶量调节

合掌宽度：35-250mm

计米自动停机

收卷直径：800mm

卷径到达停机

放卷直径：500mm

放卷自动跟边

设备尺寸：L3100*W1800*H1900

蛇形错位收卷
