详细介绍

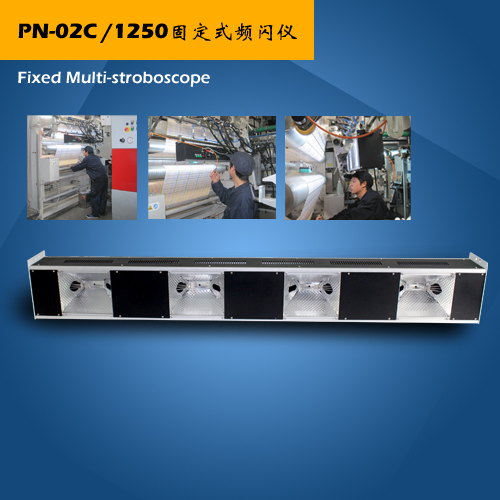

PN-02C/1250四联频闪仪为我公司研制开发的一款多联固定式频闪仪，该系列仪器采用高性能单片机作为核心处理单元，专用显示芯片驱动数码管，配置实时操作系统。数码管实时地显示每分钟的闪光次数及工作状态。能够很直观、整幅地观看被照射的高速运动物体表面图案，不会造成任何色彩失真。
该系列频闪仪可多灯位同时闪光，亦可单独控制灯位闪光。照亮幅宽从200mm到1500mm；也可根据客户对照射面积的要求定做。采用多只加亮频闪灯管及专用漫反射反光罩，长线形设计，光亮强而柔和，性能优良，灯光能够均匀分布在整个带宽上，检测人员不必在生产线旁上下移动手持式检测灯进行检测。
该系列频闪仪赠送精心设计的安装配件，使得安装和操作更加简单方便。同时我们最新产品配备两种分体式手操器，在对多联长条型频闪仪不方便直接操作的场合下，方便客户对频闪仪的控制：一种为嵌入式安装盒方式，手操器安装在检品机、印刷机等的控制柜上，与机械一体。另一种是小型手持式手操盒，小巧方便。
该系列频闪仪主要适用于宽幅印刷质量检测场合，建议辊轴的不同材料选用外接光电眼、霍尔开关、接近开关等用外触发方式实现图像自动跟踪的工作模式，可应用于高速印刷机、宽幅检品机、宽幅烫金机、分切机和复卷机等设备上进行产品表面印刷质量检测。

电源：交流220V±10%，2A，50HZ；交流110V±10%，2A，50HZ；
显示： 5位LED显示；
频闪精度: ±0.1%；
工作方式：内触发&外触发；
内触发频率范围：（50 ～ 24000）次/分钟；
限频： 5000次/分钟；
外触发频率范围：（50 ～ 24000）次/分钟；
外触发功能：支持移相（滞后角度）控制；
外触发输入类型：光电开关、霍尔开关、接近开关；
外触发输出类型： PNP 常开；
外触发输入信号：脉冲输入，上升边沿触发。电平（12 ～ 24）V；
高电平保持：时间>20uA。
外触发电源输出： DC12V 50mA（频闪仪提供）；
单次工作时间：由功能键任意设定
单次闪光能量： 0.16 J @ 1000f/m 0.06 J @ 4000f/m
环境光照度：低于10000勒克斯
光照度LUX： 700 lux @ 500mm 4000f/m
电源线长度: 3m

内触发/外触发选择快速转换；两倍频、半倍频快速调频功能；
外触发工作方式时(利用光电信号)，能够实现图案的自动跟踪功能；
内置存储器，具有闪光频率和内部参数自动记忆功能,为下次使用提供方便；
采用进口编码器，配合精简的操作软件，旋钮调节更加快速、精确、实用，使用时方便自如,得心应手；
软件具有频闪相位角调节功能；
自动停闪等功能，节省用电，同时提高频闪灯的使用寿命；
采用德国进口频闪灯管，内置高性能开关电源模块，提高闪光亮度及工作可靠性；

产品名称	产品型号	仪器外形尺寸	照射幅宽	备注
四联固定式频闪仪	PN-02C/1250	1250×120×180 mm	≥1500mm	带安装附件	标清
四联固定式频闪仪	PN-H02C/1250	1250×120×180 mm	≥1500mm	带安装附件	高清
