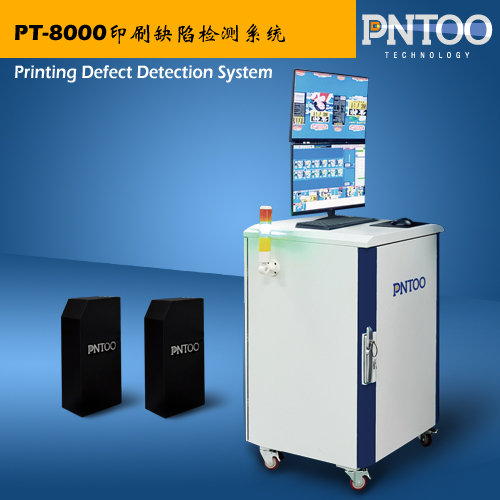

PT-8000 印刷缺陷检测系统

相关文章/ ARTICLES
相关新闻/ NEWS
详细介绍

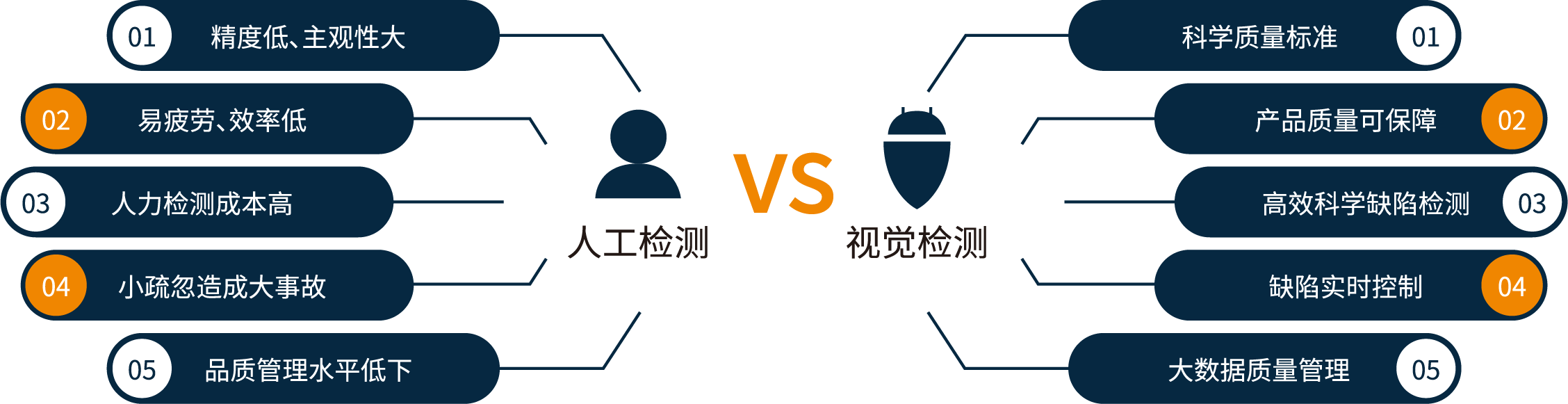

PNTOO品拓机器视觉针对印刷、包装、标签、金属材料等生产过程中的各个环节进行质量检测,杜绝废品,减少浪费,提高产品质量和企业提高效益。





    PT-8000印刷缺陷检测系统是针对卷材塑料软包装、烟包、水松纸、铝箔、膜类、锂电池等行业研发的高精度自动化印刷质量检测设备,广泛应用于印刷、复合、烫金、分切、复卷等工艺流程中的在线质量控制及离线质量终检。高速高精度的检测性能,可检套印、刀丝、色差、脏点、缺印、异物、拖尾、飞墨等缺陷,可满足包装行业高速印刷的需求。

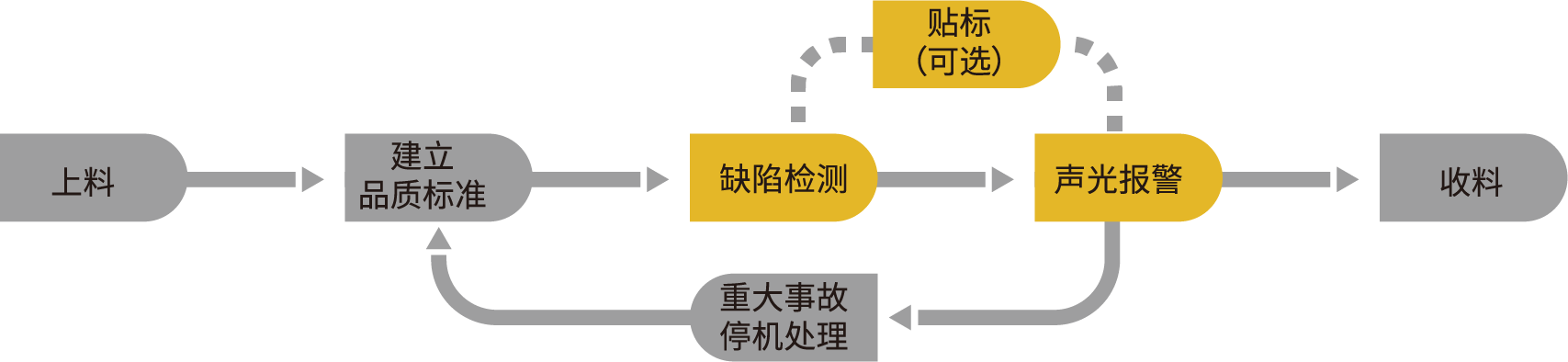

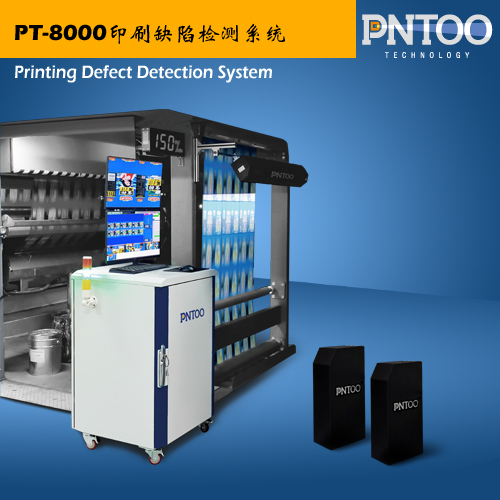

一、在线质量检测系统

1.经过凹印机或柔印机最后一个印刷机组的产品,通过成像单元时,系统获取印刷品的图像信息并进行缺陷分析;

2.当检测到印刷或可变码缺陷时进行声光报警,提醒用户遇到印刷缺陷;同时,屏幕上显示缺陷图片矩阵队列;

3.用户根据屏幕显示缺陷及对应缺陷对比图像对缺陷情况进行分析:如为连续废,根据产生原因进行印刷机调整;

4.对检测完毕的产品,可由人工进行缺陷浏览和筛选后自动生成缺陷统计报表便于进行质量分析、管理;

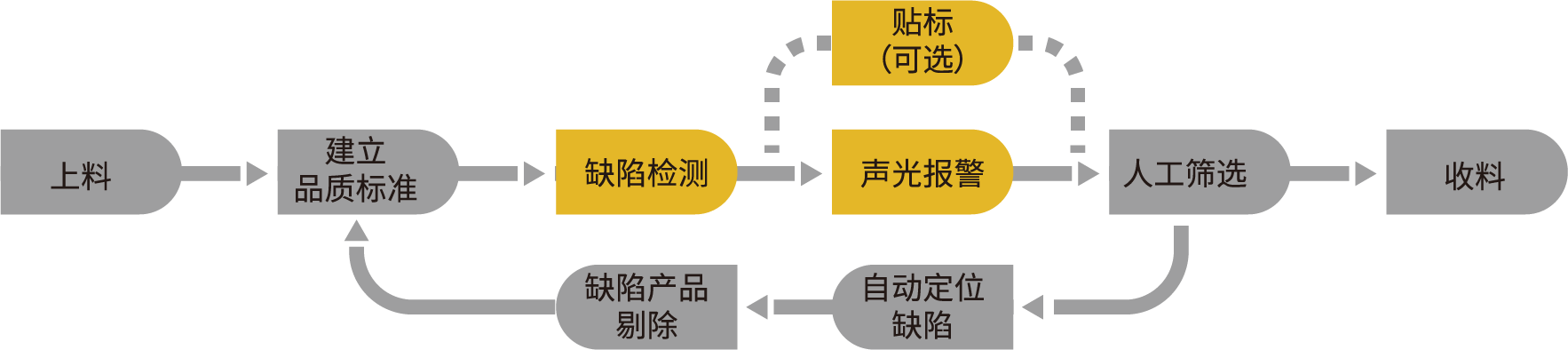

二、离线质量检测系统

 1.经过印刷机印刷后通过复合机等后道程序获得成品,其中复合又会产生新的缺陷;

2.当检测到印刷或可变码缺陷以及背面的异物、褶皱等缺陷时进行声光报警,提醒用户遇到印刷缺陷;同时,屏幕上显示缺陷图片矩阵队列;

3.用户根据屏幕显示缺陷及对应缺陷对比图像对缺陷情况进行分析,如需剔除的缺陷通过人工翻转停机 进行处理;

4.对检测完毕的产品,可由人工进行缺陷浏览和筛选后自动生成缺陷统计报表便于进行质量分析、管理;





  • 印刷缺陷检测系统配置



印刷缺陷检测系统配置

图像采集系统

项目

规格

备注

相机

加拿大进口8k彩色相机1台

采用最新的高速线阵相机

镜头

高像质专用进口镜头1台

全视场范围成像清晰度保证

光源

专用对称光源1套

用于透明薄膜、纸张等印刷材料的检测

专用背光源1套



图像采集处理卡

加拿大进口数字图像采集卡

1张

----

专用软件系统

项目

规格

备注

检测模块

一般缺陷检测模块

检测异物、飞墨、套印、漏印等普通缺陷

色差检测模块

检测偏色缺陷

可变码测量模块

检测可变数据类产品,如一维码、二维码、SN码等

刀丝检测模块

检测刀丝类纵向细线状缺陷

缺陷分析功能模块

用于对检测完毕的产品信息进行缺陷数量、种类及分布统计

电气配套系统

项目

规格

备注

工控机系统

台湾研华高性能工控机1套

软件运行环境

人机交互接口

22吋液晶显示器1台;

无线鼠标套装1套

人机交互功能

实时监控系统

22吋液晶显示器1台

可实时监控产品印刷质量,供用户进行查看

信号传输及控制单元

IO卡1张;

同步卡1张;

进口编码器1套

完成机械控制系统和图像采集系统的同步功能

配电单元

专用配电柜一套

为相应部件供电、同时提高系统稳定性、不受外界干扰



  • 印刷缺陷检测系统检测性能指标



项目

正面指标

背面指标

检测幅宽

最大检测幅面1250mm

最大检测幅面1250mm

最高检测速度

300米/分钟

300米/分钟

横向成像系统精度

0.11mm/单像素

0.21mm/单像素(4K)

0.11mm/单像素(8K)

纵向成像系统精度

0.11mm/单像素

0.21mm/单像素(4K)

0.11mm/单像素(8K)

点缺陷检测精度

高对比度下检测精度:0.2mm2

一般对比度下检测精度:0.5mm2

高对比度下检测精度:0.2mm2

一般对比度下检测精度:0.5mm2

刀丝检测精度

高对比度下检测精度: 0.08mm*5mm

一般对比度下检测精度: 0.15mm*5mm



套印检测精度

横向±0.15mm; 运动方向±0.25mm



备注:1. 高对比度指缺陷的平均灰度与背景的平均灰度差异≥10DN(灰度)。 2. 一般对比度指缺陷的平均灰度与背景的平均灰度差异≥50DN(灰度)且<10DN(灰度)



  • 设备功能说明



项目

描述

缺陷检测

检测普通软包的印刷缺陷,包括套印、色差、刀丝、脏点、缺印、异物、拖尾、可变码(重码、漏码、跳码、喷印不良等)

缺陷分级

缺陷检测尺度无级调整,针对每种缺陷,可人工拖动滚动条进行无间隙的缺陷检测能力设置

易用性建模

新建一种模板时间为1分钟以内;采用向导式建模方案,把整个建模过程分解成若干个前后衔接的步骤,采用向导方式,引导用户一步一步实施建模操作,针对图文区可实现自动提取功能,进一步优化建模步骤

缺陷显示

实时显示被检品的缺陷图片、缺陷发生位置、缺陷尺度等信息,且针对可变码检测有单独显示区

缺陷记录

可记录被检品的缺陷图片、缺陷发生位置、缺陷尺度等信息

声光报警功能

发现缺陷进行声光报警

实时监控系统

对印刷质量进行实时监控

打印报表功能

系统能够打印缺陷报表功能,内容包括缺陷大小位置及类型、同时能够对人员、产品等质量进行统计分析

缺陷筛选软件(可选)

可根据在线检测系统的缺陷数据进行人工筛选,去掉不需剔除的缺陷
