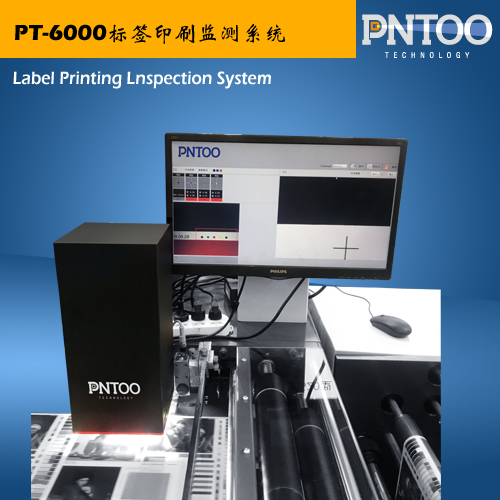

PT-6000 标签印刷检测系统

产品咨询在线客服
产品目录/ PRODUCT MENU
相关文章/ ARTICLES
  1. PT-5000印刷机配套图像检测系统：提升印刷品质控制水平
  2. PT5000型静止画面系统：推动图像监测新潮流
相关新闻/ NEWS
  1. 凹印静止画面观测系统：解锁印品质量的精准控制
详细介绍



一、系统概述

该系列产品是针对各类标签印刷行业和窄幅印刷行业，能将高速印刷的图像质量在线静止到显示屏上，以便印刷工艺和参数调整以及操作人员对印刷质量的监视，该系统通常用于监视印刷套印十字标记或对重要标识区域进行放大监视。

二、系统特点

  1. 采用高速面阵CMOS芯片和专业电动镜头，具备10倍光学变焦，超大光圈，图像分辨率高，拍摄画面清晰，还原度出色。
  2. 配置大屏高清液晶显示器，图像清晰度更高。
  3. 选用高性能硬件，搭配独有的图像数字化技术，提供以下特色功能：
  • 捕捉画面冻结功能，更轻松的随时分析印刷质量；
  • 捕捉画面调整功能，可前后左右调节需要实时监测的位置；
  • 自动检测，按照需求以不同方式自动捕捉印刷面；
  • 自动对焦功能，更方便的放大缩小图像。
  1. 系统控制线采用专业线缆以及高品质拖链，耐弯曲，寿命长。
  2. 可支持编码器、接近开关和齿轮传感器等外部同步触发，安装方便。
  3. 光学反射罩优化设计，高档材质散光板，使得曝光均匀柔和，亮度高。

三、性能指标

  1. 适应电源：220V±10%，50Hz；
  2. 适应环境温度：0-40℃；
  3. 适用监测速度：最高1200米/分；
  4. 相机：CMOS芯片数字相机，200万像素；
  5. 镜头：10倍光学变焦技术，分档聚焦，具有良好的自学习能力；
  6. 图像放大倍数：约25倍；
  7. 监测范围：最小17×13mm，最大113×94mm；
  8. 图像捕获方式：自动，手动两种捕获方式；
  9. 工作模式：停止、手动、横向巡检、横向等距、纵向等距、逐行巡检、逐列巡检；
  10. 横向移动速度：小于6米/分钟；
  11. 画面同步方式：齿轮传感器、接近开关、编码器等。齿轮数设置范围：1-9999；
  12. 同步信号频率范围：最高可检测30kHz的脉冲信号；
  13. 显示器：21.5英寸VA显示器，广视角，选配伸缩支架；
  14. 相机单元外形尺寸（长宽高）：140mm×100mm×280mm。
