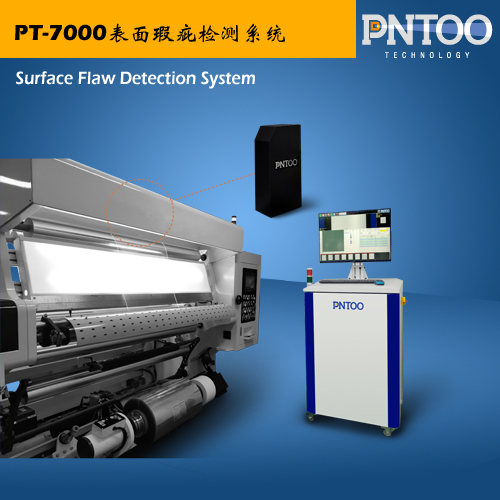

PT-7000 表面瑕疵检测系统

相关文章/ ARTICLES
相关新闻/ NEWS
详细介绍

一、系统概述

该系列产品是针对各类卷材无印刷如:铝箔、透明薄膜、锂电池膜、玻璃、纸张等行业研发的高精度自动化表面瑕疵检测系统。

  • 薄膜铝箔类在线检测工艺流程

 薄膜、铝箔行进过程中100%检测产品质量,实时显示整个过程中所出现的孔洞、晶点、凸点、凹点、异物、脏斑、漏复、划痕、针孔、褶皱等,缺陷出现时声光报警提示操作人员及时处理,避免连续报废的产生,并对出现的缺陷及时分类并记录位置,同时自动对各卷生成报表; 整体流程如下:

通过高速线扫描相机,系统获取产品信息作为模板,对之后所有产品并进行对比并缺陷分析;当检测到缺陷时实时进行声光报警,提醒用户遇到产品缺陷;同时,所报缺陷根据客户设置直接区分小盘分类,可以在显示界面内看到缺陷图标,并显示与之对应的缺陷图片、类型、大小、位置等具体信息;

缺陷剔除方式分为:一、系统可在此卷材料检测完毕后生成对应每卷的小盘缺陷信息,可将此信息转移到后续复卷机根据缺陷位置和类型进行离线剔除;二、可由贴标机可对产品边缘贴上标签,便于复卷机后续工作人员及时找到缺陷(可预留);每卷材料检测结束后生成缺陷文件及缺陷分布图,分布图可直观的观察到每卷或每批次的缺陷所分步的位置和密度,并可对每小卷缺陷信息进行统计并直接打印。

后期可以根据产品批号、日期等关键字进行搜索,找到特定时间段内所需要的缺陷统计文件,呈现出自己所需要的产品缺陷内容文件,产品缺陷文件可至少保存半年记录。

  • 软件性能特点
  • 检测软件:

1.检测精度高并可灵活设置,无需建模即可一键操作,功能齐全;

2.目前拥有成熟的检测软件,采用分布式计算机架构,整套检测算法可扩充,可满足用户最终的检测要求,且未来可不断进行升级和维护,并对设备进行远程监控和维护,承诺用户软件终身免费升级。

  • 缺陷浏览分析软件:

1.集中缺陷信息,对缺陷信息进行统计;

2.软件会对检测到的缺陷进行自动分析、统计,生产统计报表以及每一个缺陷分布位置,方便客户对出现的缺陷进行追述。



三、检测系统选型

检测系统性能指标参数表1

相机数量

1台加拿大进口8K黑白线扫描相机

检测幅宽

1300mm\1650mm

检测速度

最大:200m/min-450m/min

横向成像精度

0.16mm\0.2mm

纵向成像精度

0.13mm

点缺陷检出能力

稳定检出脏点类缺陷尺寸≥0.1mm²\0.15mm²



检测系统性能指标参数表2

相机数量

1台加拿大进口16K黑白线扫描相机

检测幅宽

1650mm\2450mm

检测速度

最大:200m/min-450m/min

横向成像精度

0.1mm\0.15mm

纵向成像精度

0.13mm

点缺陷检出能力

稳定检出脏点类缺陷尺寸≥0.1mm²\0.15mm²



系统配置表

系统组成

数量

视觉检测软件系统

专用视觉检测软件MarginCheck 1.0一般缺陷不良软件检测模块缺陷追溯筛选软件

1套

MarginCheck检测系统加拿大进口黑白8K 或16KCCD线扫描相机1台进口线扫描光学成像镜头1个

专用高亮线阵平行光源 (包含专用光源电源) 1套

1套

高速图像处理计算机工作站

1套

电气系统及配套设备

专用工控机1台专用电器柜1台

DELL 22吋液晶显示器及键盘鼠标1套

声光报警器1个

缺陷标识装置1套(选配)

1套
